Компенсаторы

Компенсаторы
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Общее описание:

Наше предприятие специализируется на изготовлении и поставке сильфонных, линзовых, сальниковых компенсаторах. Компенсаторы сильфонные и линзовые бывают осевыми, угловыми, сдвиговыми; они универсальны для тепловых сетей и ТЭЦ, металлургических и горно-обогатительных комбинатов, нефтегазодобывающих и перерабатывающих заводов, а также применяются на проектирующихся и строящихся трубопроводах.

Технические параметры:

Компенсаторы изготавливаются с условным давлением Ру до 6,3МПа, условным диаметром Ду от 50мм до 5000мм.

Материальное исполнение:

сильфонные, линзовые и сальниковые компенсаторы изготавливают из материала: ст.3, ст.20, ст. 09Г2С, ст. 12Х18Н10Т.

Основные типы:

Сальниковые компенсаторы разработаны для трубопроводов водяных и паровых тепловых сетей и предназначены для компенсации термических деформаций с параметрами воды и пара до Рраб от 1,25 до 2,5МПа при температуре воды до +200ºС и при температуре пара до +300ºС. Компенсаторы сальниковые допускается применять в районах строительства тепловых сетей с расчетной температурой наружного воздуха для проектирования отопления не ниже -40°С.

Сальниковый компенсатор по своей конструкции бывает односторонним и двухсторонним, состоит из корпуса и подвижного стакана, которые крепятся между собой с помощью болтов и гаек. Сальниковые компенсаторы изготавливаются из толстостенных стальных труб, вальцуются и свариваются из листовой стали по типовым деталям.

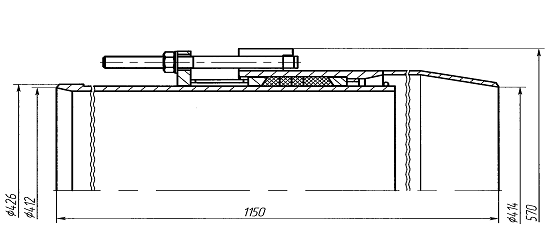

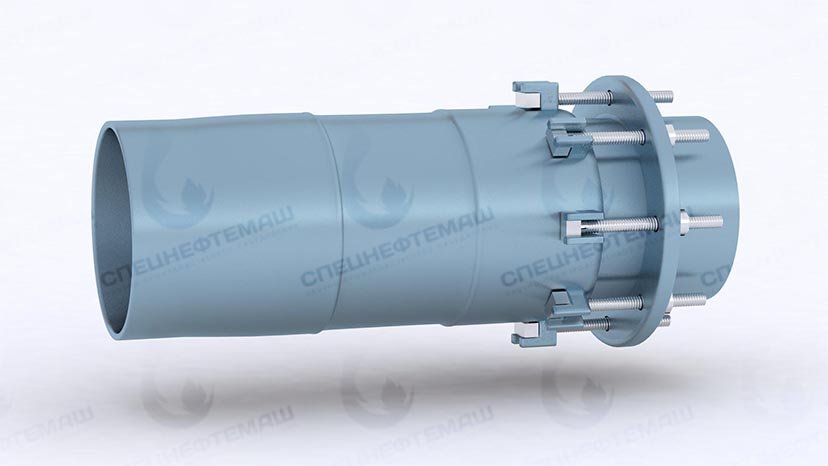

Рис. 1. Компенсатор сальниковый 400-25-Т1.13(300)

Компенсатор сальниковый 400-25-Т1.13(300)

Компенсаторы сильфонные осевые металлические, предназначены для компенсации осевых температурных и механических деформаций устройств, механизмов и трубопроводов, расположенных внутри помещений, а также при надземной подземной прокладках трубопроводов в каналах, туннелях, камерах. Компенсаторы сильфонные универсальные и компенсаторы сильфонные сдвиговые устанавливаются на трансферные трубопроводы, компенсаторы сильфонные угловые – на конденсаторы.

Основная деталь компенсаторов — сильфон, представляющий собой прочную тонкостенную гофрированную оболочку. Концы сильфонов приваривают к патрубкам, которые при помощи сварки соединены с трубопроводом. При необходимости разъемного соединения к патрубкам компенсатора приваривают фланцы. Компенсаторы могут иметь защитные внутренние и внешние кожухи. Также различную ограниченную арматуру, в виде тяг и шарниров.

Рис. 2. Компенсатор сильфонный ОПН 16-100-50

Компенсатор сильфонный ОПН 16-100-50

Компенсаторы линзовые предназначены для компенсации температурных и механических перемещений трубопроводов диаметром от Ду 50мм до Ду 5000мм, работающих со средами разной агрессивности при температуре стенки не ниже –минус 30°С, до плюс 420°С, давлении от 0,1МПа до 1,6МПа, применяемых в химической, нефтехимической, нефтеперерабатывающей и др. отраслях промышленности.

Компенсаторы линзовые изготовляются путем холодной штамповки или выкатки из листового металлопроката. Состоят из полулинз, линз, сваренных между собой кольцевыми и продольными швами, приваренными к ним патрубками или фланцами. Компенсаторы могут иметь внутренний и внешний защитный кожух, а также дренажную трубку.

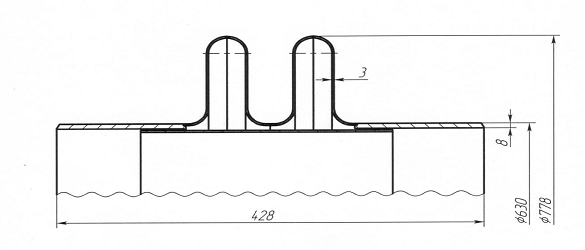

Рис. 3. Компенсатор линзовый 1,0(10)-600-1 32 ОСТ 34-10-570-93

Компенсатор линзовый 1,0(10)-600-1 32 ОСТ 34-10-570-93

Чтобы купить компенсатор в Сарапуле, свяжитесь с менеджерами нашей компании любым удобным способом.
